Montage instructies

Vangrails kunnen op verschillende ondergronden worden gemonteerd zoals de grond, beton, stelconplaten of asfalt. Vangrails worden ook aan bestaande spanten of palen gemonteerd. Het belangrijkste is dat de vangrails stevig staan zodat ze uw gebouwen of objecten goed kunnen beschermen. Als u vangrails gaat, of laat, monteren dient u de volgende informatie in acht te nemen:

• De vangrails overlappen elkaar 0.30 meter waardoor er bij een vangrails van 4.30 meter de werkende lengte 4.00 meter is.
• Voor het monteren van beide vangrails aan elkaar worden speciale vangrailbouten gebruikt met een bolle kop zodat personen zich niet kunnen verwonden aan scherpe randen.

Vangrail plaatsen: Type A

Voordat u begint met de montage, raden wij aan om de locatie zorgvuldig op te meten. Door het sleufvormige gat in de vangrails is er enige speling mogelijk, maar deze is beperkt. Controleer vooraf de totale lengte van de te plaatsen vangrail en bepaal het aantal benodigde palen. Wij adviseren om de bevestigingspalen om de 2 meter h.o.h. of 4 meter h.o.h. te plaatsen. Dit is afhankelijk van uw situatie. Worden de vangrails geplaatst op een plek waar veel verkeer of zwaar materieel rijdt, adviseren wij altijd om de twee meter een bevestigingspaal te plaatsen. Wij adviseren u graag.

Gereedschap

Voor het monteren van de bevestigingspalen met voetplaat gebruik een boormachine met boor 16 mm voor de ankers. Voor het bevestigen van de vangrails op de bevestigingspalen kunt u een sleutel 24 mm en dop 24 mm gebruiken.

Benodigdheden

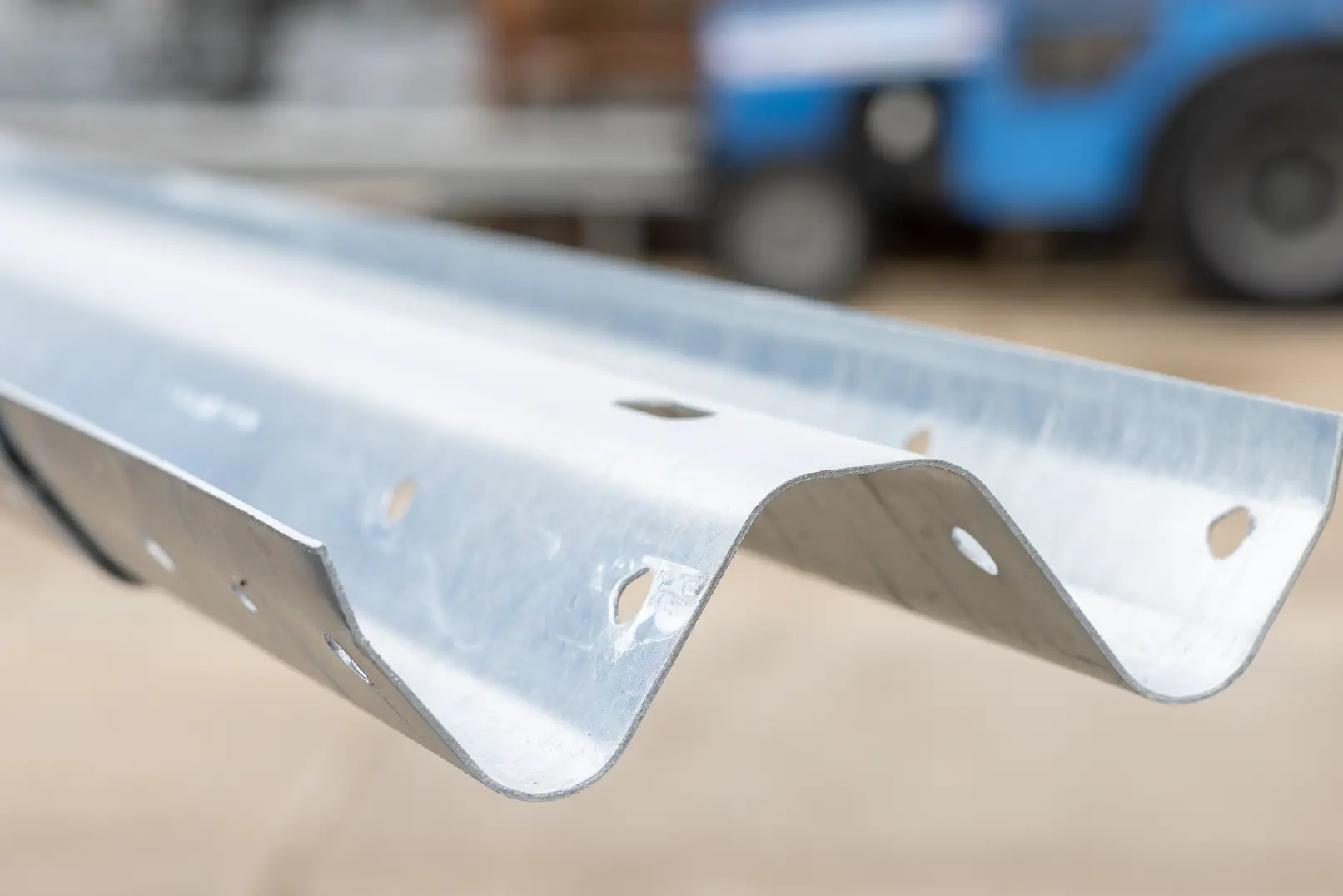

• Vangrail type A - Aantal afhankelijk van de totale lengte.

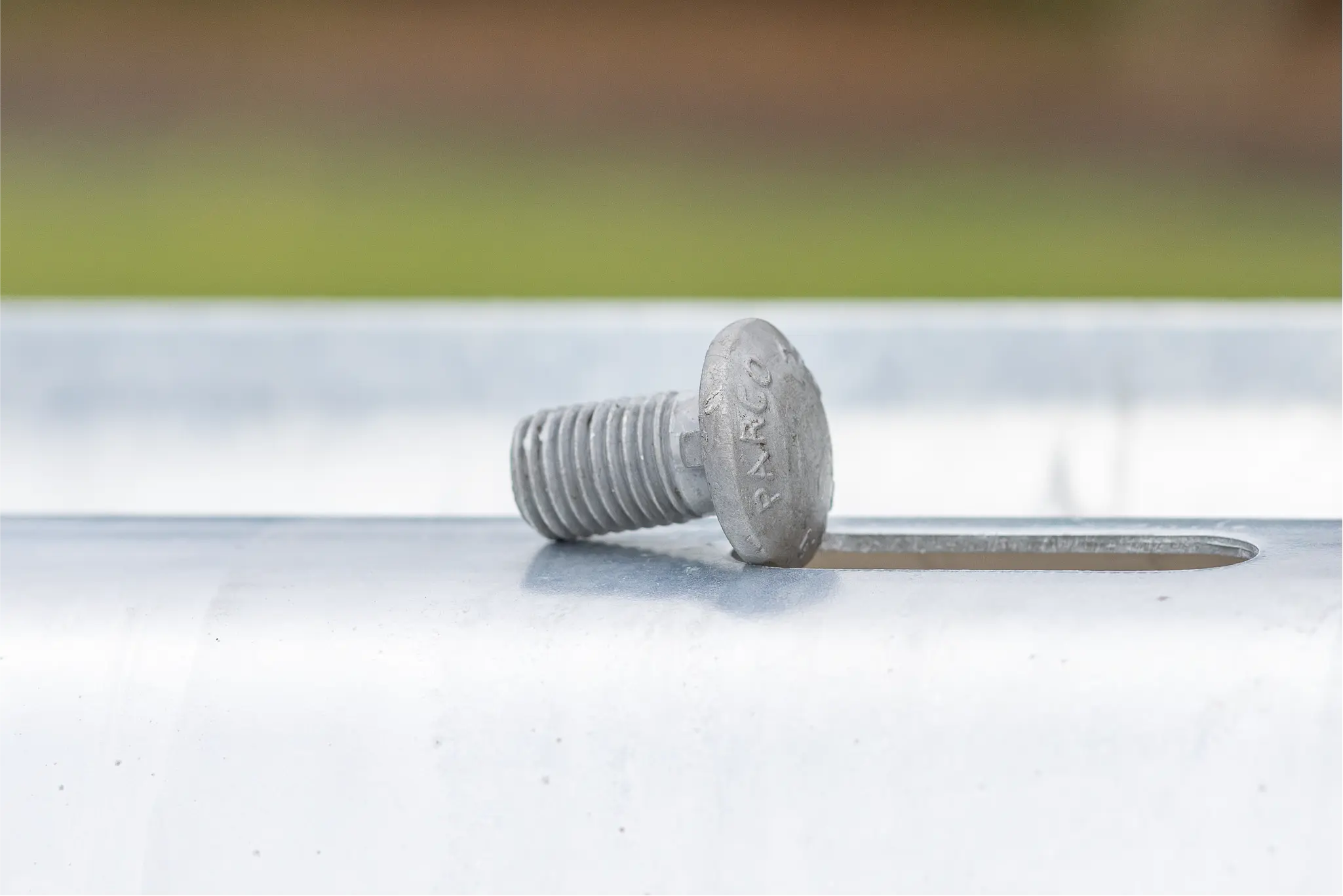

• Koppelbouten M16 x 27 met moeren: 8 per verbinding

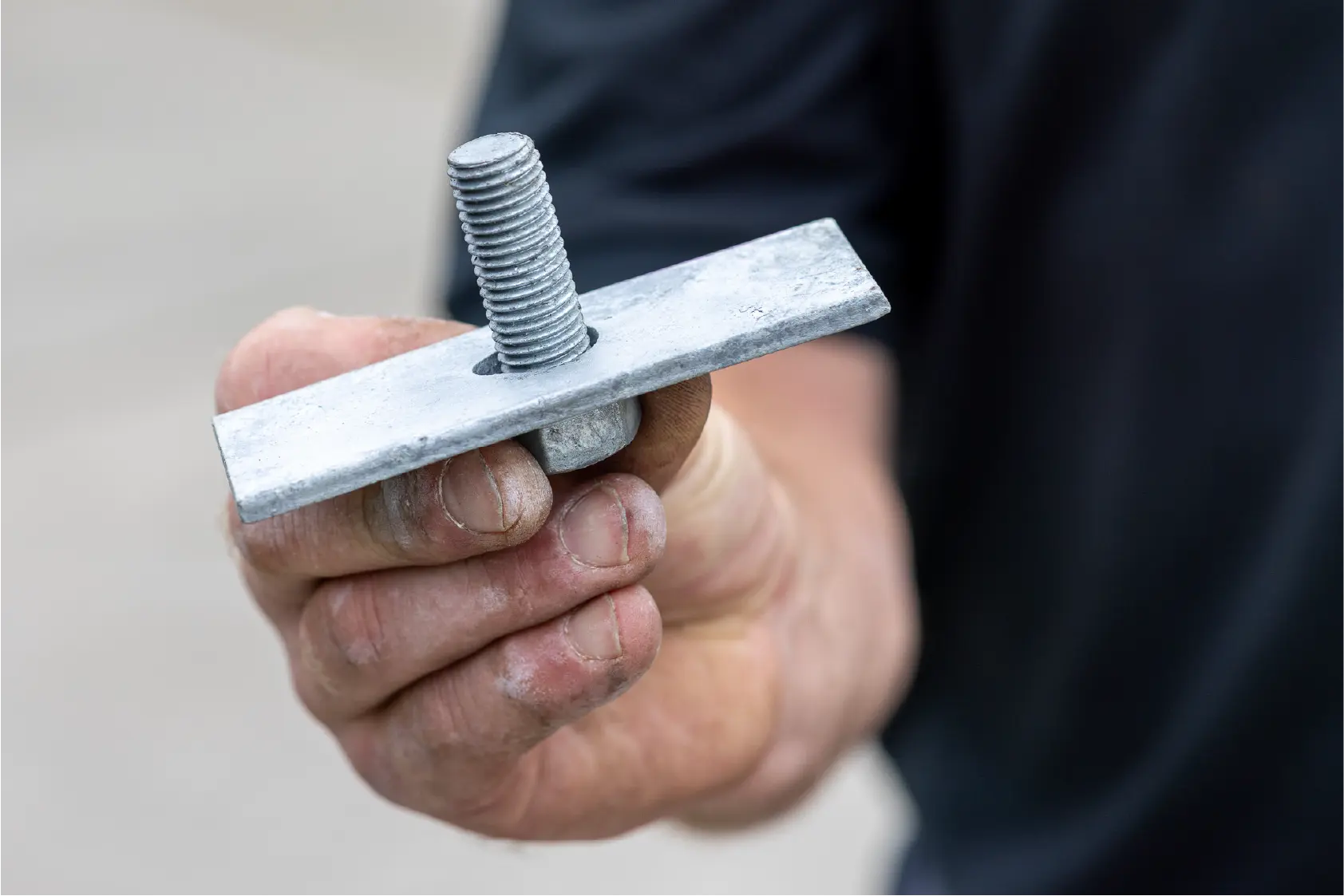

• Paalbouten met moeren en ringen - 1 set per paal
• Bevestigingspalen -  IPE-140 - Aantal afhankelijk van de totale lengte.
  • Let op:  Bevestigingspalen zijn uitsluitend voor gebruik op beton.
  • Wilt u de vangrails plaatsen op klinkers? Gebruik dan grondpalen.

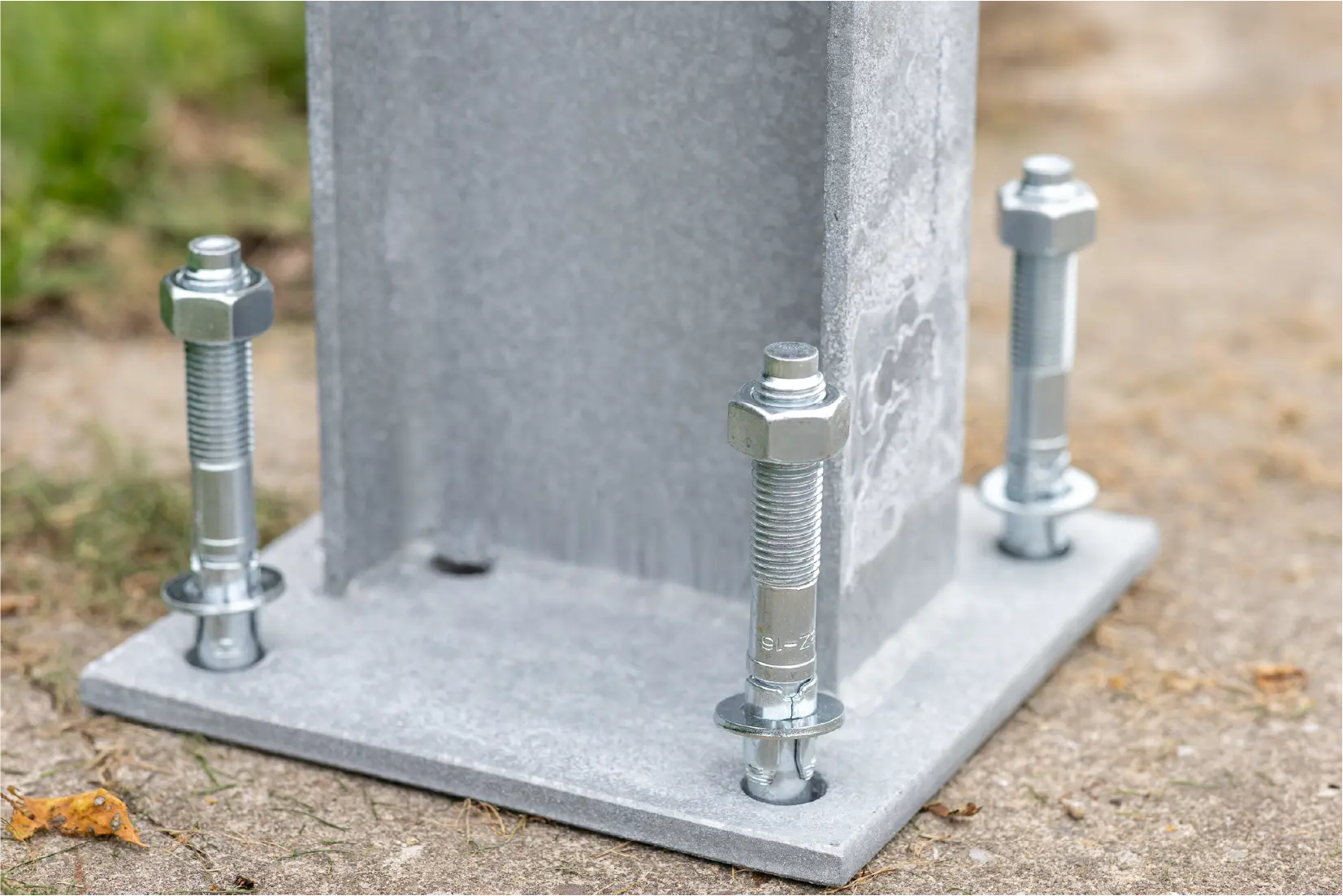

• Betonankers voor het bevestigen van de palen - 4 per paal

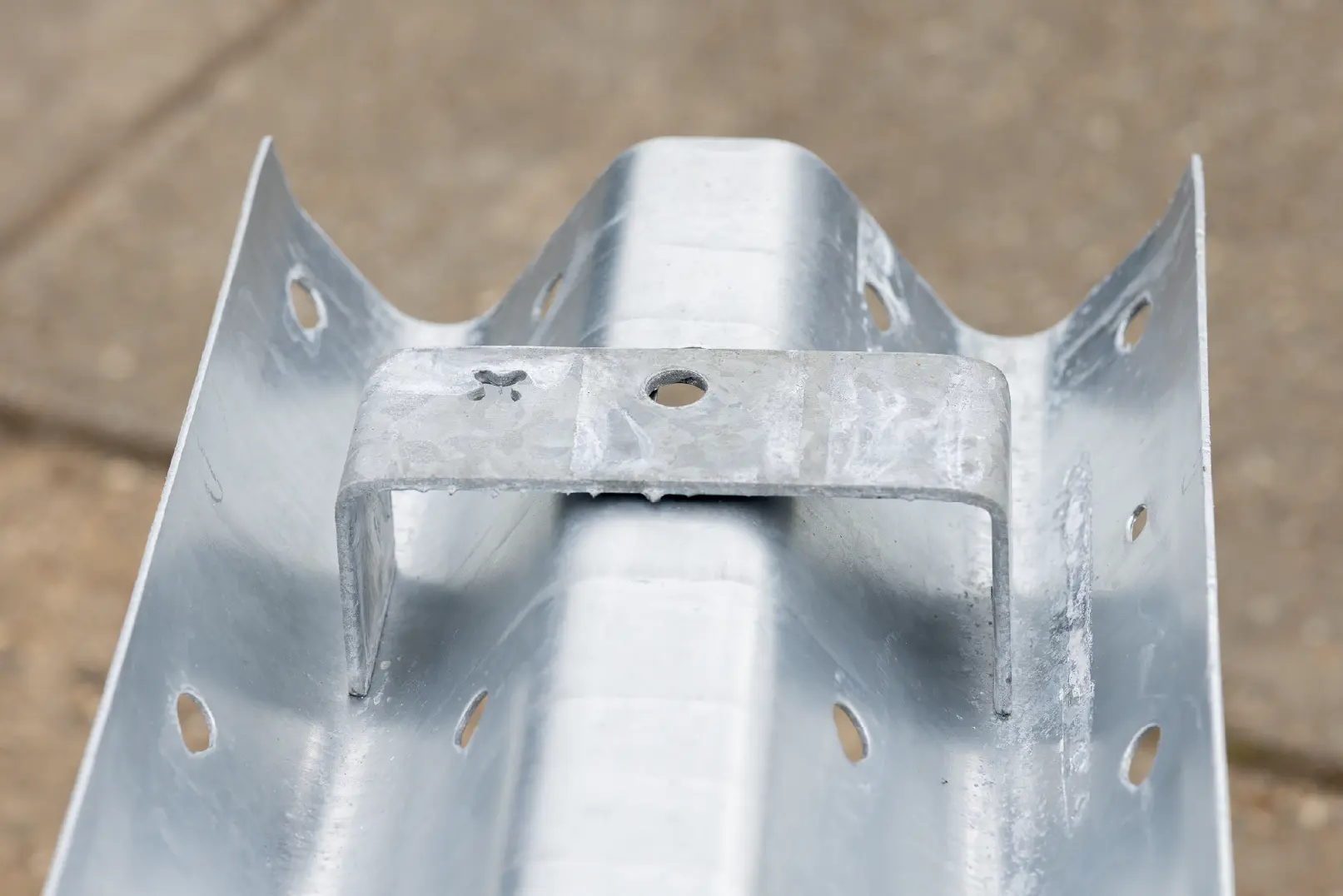

• Steunbeugel type A - 1 per verbinding
• Optioneel: Eindstukken type A kunststof geel of Eindstuk schelp type A

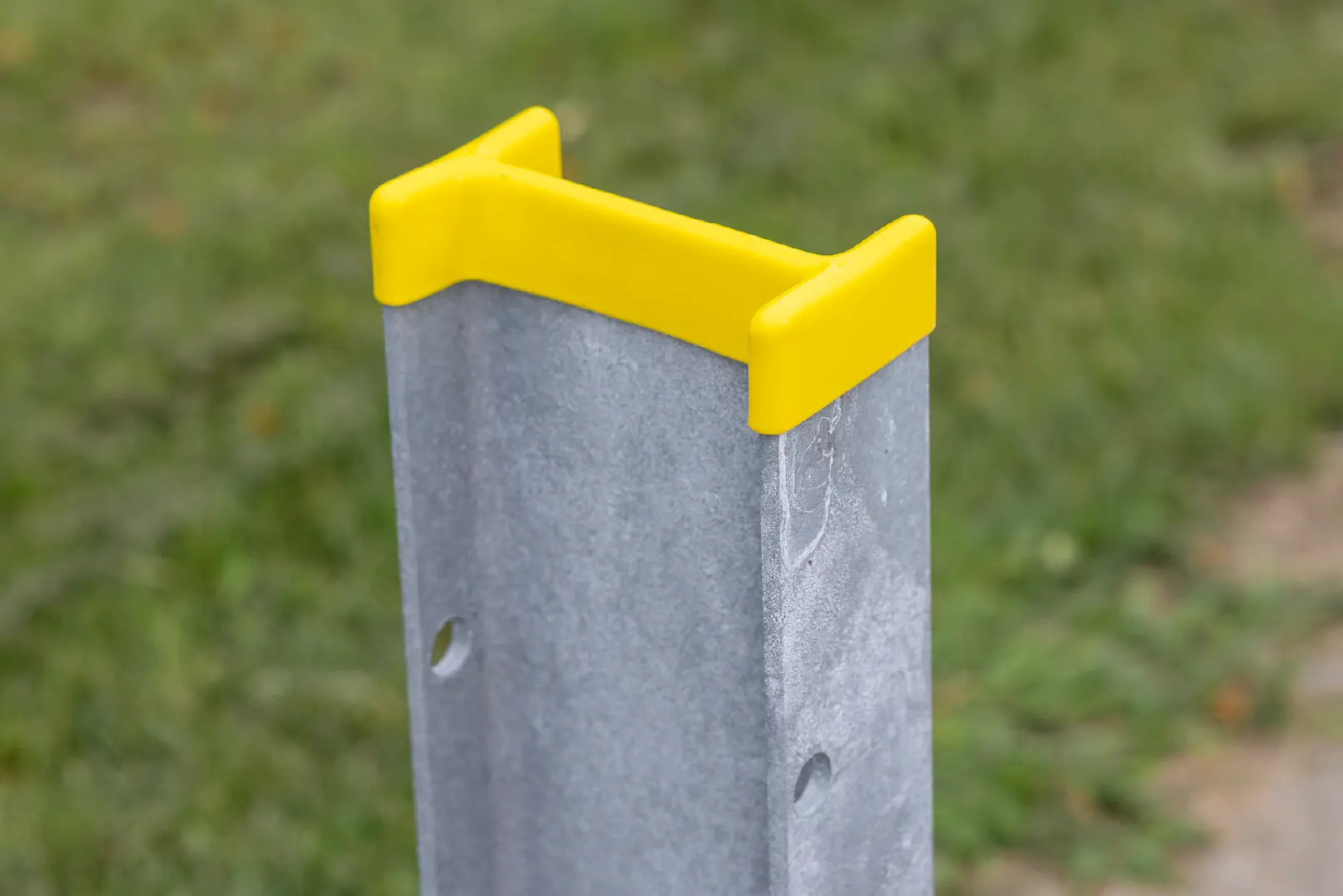

• Optioneel: Afschermkap bevestigingspalen
• Optioneel: Bochten

Vangrail Type A	Koppelbout	Paalbout	Bevestigingspalen
Betonankers	Steunbeugel A	Eindstuk	Afschermkap

Vangrail plaatsen: Stap 1 Bevestigingspaal

Benodigdheden: Bevestigingspalen en betonankers.
Plaats de bevestigingspalen op de juiste plek. In deze handleiding maken we gebruik van palen met voetplaat. Elke voetplaat heeft vier gaten voor montage met betonankers. Zorg dat de palen stevig en waterpas zijn bevestigd.

Vangrail plaatsen: Stap 2 Vangrail monteren op de bevestigingspaal met beugel.

Plaats de vangrail tegen de bevestigingspaal. Let op de juiste oriëntatie: de zijde met de druppelvormige gaten wijst naar voren (richting de volgende vangrail), de zijde met de ovale gaten wijst naar achteren.

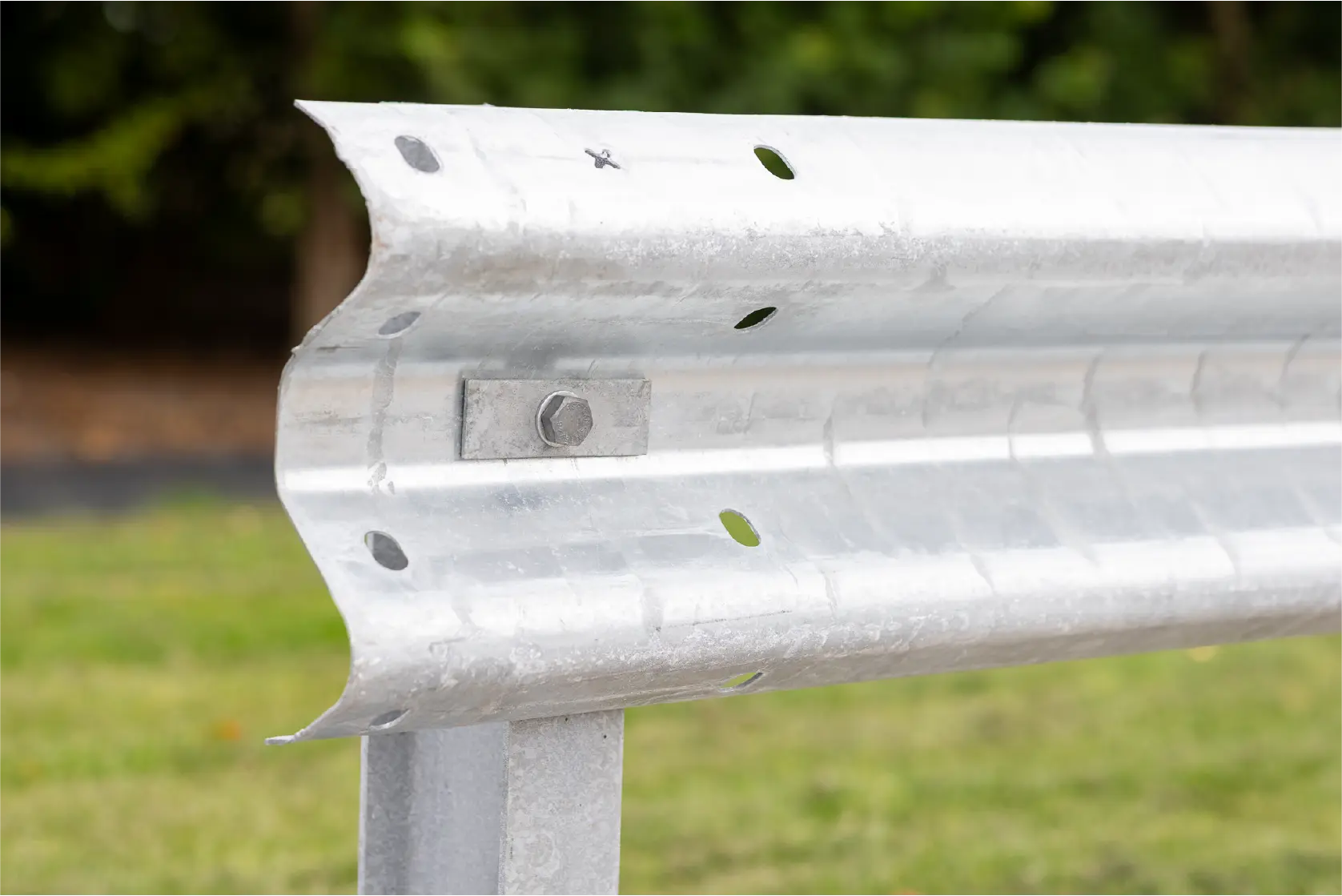

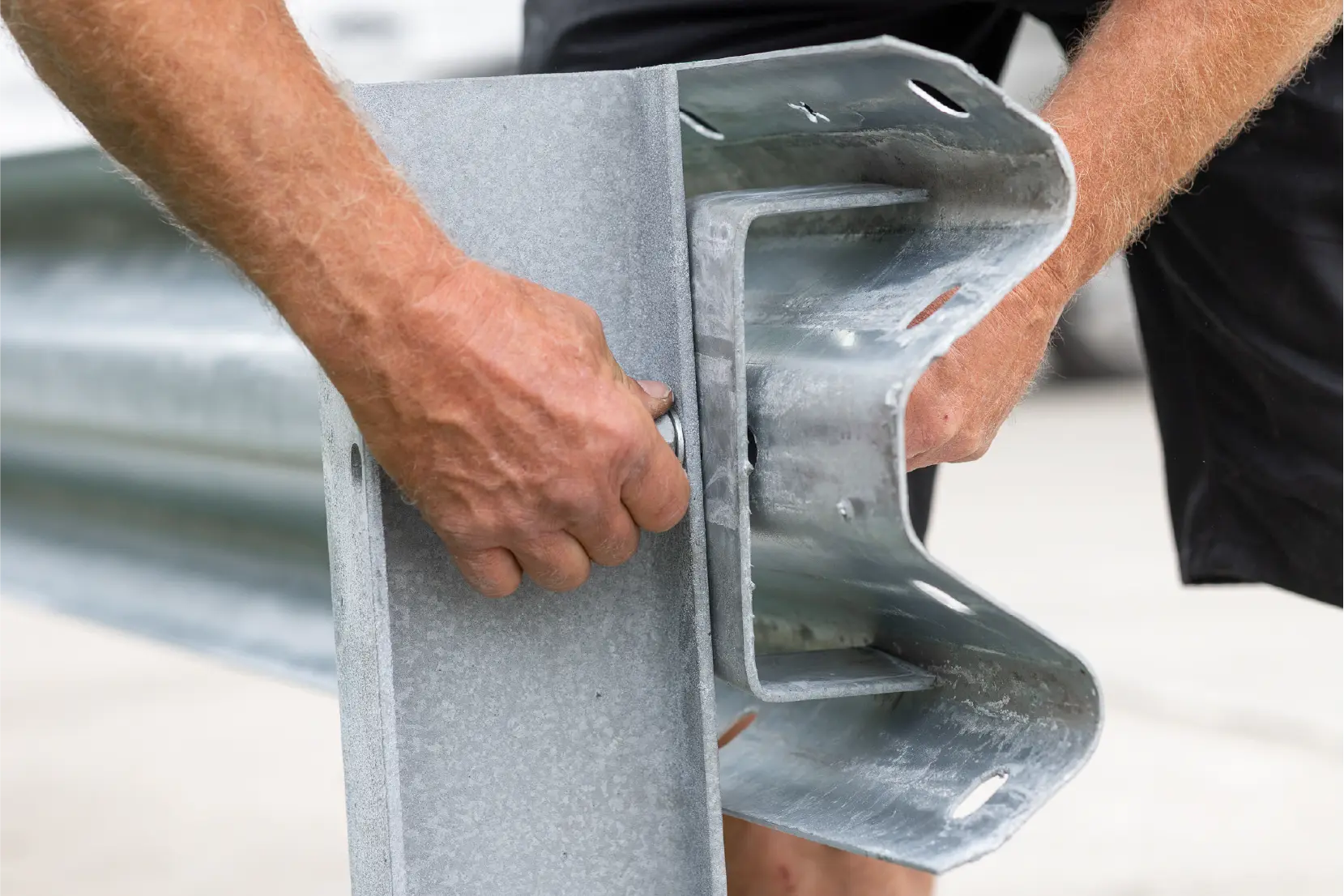

Tussen de vangrail en de bevestigingspaal komt de steunbeugel. Aan de voorzijde van de vangrail plaatst u het bijbehorende stalen plaatje. Bevestig deze onderdelen met een paalbout, dubbele sluitring en moer via het langwerpige gat middenin de vangrail.

Tip: Indien gewenst kunt u op dit moment ook direct het gele kunststof eindstuk en afschermkap plaatsen.

Vangrail plaatsen: Stap 3 Opvolgende vangrail delen plaatsen

Bevestig de volgende vangrail aan de volgende paal en schuif deze in de vorige vangrail.

Zorg ervoor dat de vangrail met de druppelvormige gaten of sleuf bovenaan zit

De vangrail met de ovalen gaten onderaan zit.

Verbind de vangrails met elkaar met 8 koppelbouten M16 x 27.

De speciale bouten met de nok in combinatie met de druppelvorm zorgen ervoor dat de bout niet meedraait.

Vangrail plaatsen: Stap 4 Bochten en eindstukken

Bochten en eindstukken worden op dezelfde wijze gemonteerd. Bevestig eerst het eindstuk met een paalbout en vangrail aan de paal. Daarna kan het eindstuk met koppelbouten aan de vangrail bevestigd worden.

Vangrail plaatsen tips:

•    Gebruik altijd geschikt gereedschap.

•    Draai alle bouten en moeren stevig vast. Als de delen nog kiertjes vertonen, zijn ze niet goed aangedraaid.

•    Werk bij voorkeur met twee personen voor een efficiënte en veilige montage.

•    Controleer tijdens de montage regelmatig of de geplaatste vangrails nog recht en goed uitgelijnd staan.
